ЛЭП

Завод РиНМ занимается производством и поставками опор ЛЭП во все регионы России. Сотрудничаем с юридическими лицами и организациями, работаем по госзаказам. Все вопросы по условиям оплаты и сроками поставки металлоконструкций вы можете обсудить с нашим менеджером.

Виды опор ЛЭП

Опоры ЛЭП — специально спроектированные металлоконструкции, предназначенные для монтажа и удержания эл.проводов, грозозащитных тросов, линий слаботочных сетей (оптоволоконного кабеля). Проектирование и производство унифицированных металлоконструкций осуществляется в соответствии с требованиями ТУ 34 12.10057-80, ГОСТ 23118-78, СНиП II-23-81, СНиП 2.03.11, СНиП III-18-75, СТ СЭВ 384-76. Госстандарты разработаны с учетом целесообразности и экономического фактора, климатических особенностей разных географических районов России.

Опорные конструкции выполняют роль главного конструктивного элемента линий электропередачи. Опоры классифицируются по следующим параметрам:

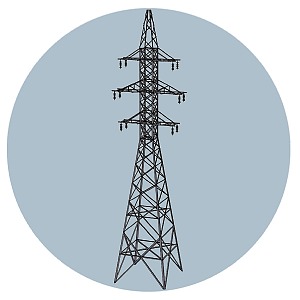

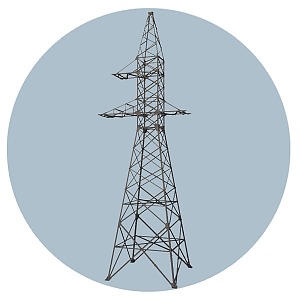

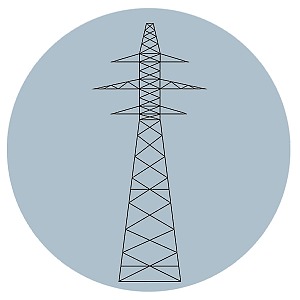

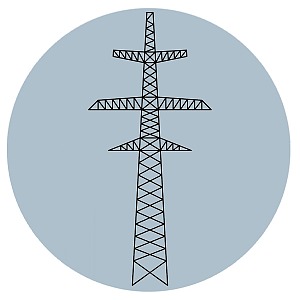

• Назначение. Мы предлагаем купить опоры ЛЭП для монтажа прямых и поворотных участков линий эл.передачи — промежуточные, угловые, анкерные, концевые, специальные.
• Способ подвески. Эл.провода могут закрепляться с помощью поддерживающих или натяжных зажимов
• Способ монтажа. Опорные конструкции ЛЭП устанавливаются в грунт в подготовленный котлован, на металлические или железобетонные фундаменты. В качестве основания опор ЛЭП служат забивные ж/б сваи, стальные винтовые сваи, рамные каркасные конструкции с последующим бетонированием или засыпкой смесью песка и гравия.
• Конструкция и количество цепей. По типу конструкции опоры, предназначенные для прокладки линий эл.передачи, делятся на свободностоящие (одно- и многостоечные), вантовые конструкции и опоры с оттяжками. По количеству цепей они бывают одно-, двух- и многоцепными.
• Напряжение. Опорные конструкции рассчитаны на монтаж линий эл.передачи напряжением от 0,22 до 1150 кВ. От данного параметра зависит высота и масса опоры, длина траверсы.

Материальное исполнение опор ЛЭП

Для изготовления опорных конструкций используется сталь специальных марок — конструкционная углеродистая, низколегированная, для сварных конструкций. коррозионно-стойкая обыкновенная. Хим.состав сплавов нормируется ГОСТ 380, ТУ 14-1-3346-82, ТУ 14-1-5241-93, ГОСТ 19281. Основу сплавов составляет железо (Fe). Содержание серы (S) и фосфора (Р) не превышает 0,35%.

Таблица. Химический состав сталей, рекомендуемых для производства опор ЛЭП.

Марка	Содержание в %
	C	Si	Mn	Ni	Cr	Al	V	N	Cu	As
Ст3сп	0,14-0,22	0,15-0,3	0,4-0,65	0,3	0,3	-	-	0,008	0,3	0,08
08ХГСДП	0,1	0,5-0,8	0,8-1,2	-	0,5-0,8	0,02	-	-	0,2-0,4	-
12ХГДАФ	0,09-0,15	0,17-0,37	0,6-1	-	0,8-1,1	-	0,07-0,12	0,02	0,25-0,5	-
09Г2С	0,12	0,5-0,8	1,3-1,7	0,3	0,3	-	0,12	0,008	0,3	0,08
14Г2	0,12-0,18	0,17-0,37	1,2-1,6	0,3	0,3	-	0,12	0,008	0,3	0,08
10ХНДП	0,12	0,17-0,37	0,3-0,6	0,3-0,6	0,5-0,8	0,08	0,12	0,008	0,3-0,5	0,08
10Г2С1	0,12	0,8-1,1	1,3-1,65	0,3	0,3	-	0,12	0,008	0,3	0,08
15ХСНД	0,12-0,18	0,4-0,7	0,4-0,7	0,3-0,6	0,6-0,9	-	0,12	0,008	0,2-0,4	0,08

При выборе типа и марки стали учитывается климатический район строительства. По согласованной спецификации возможно применение других марок стали, которые по прочностным характеристикам равны или превосходят рекомендуемые марки.

Технология изготовления опор ЛЭП

Сборка отдельных элементов осуществляется с помощью сварки или болтовых соединений. Защиту металла от коррозии и эрозии обеспечивает окрашивание специальными составами или цинкование. В зависимости от способа монтажа (сварка или разъемные болтовые соединения) цинковое покрытие наносится горячим способом или методом газотермического напыления. Вид и толщина антикоррозионного покрытия определяется согласно СНиП 2.03.11 и ГОСТ 9.307-89 исходя из условий эксплуатации и агрессивности окружающей среды.

Срок эксплуатации опор ЛЭП

Расчетный срок эксплуатации опорных конструкций составляет 30-60 лет. Срок службы рассчитывается с учетом материального исполнения и климатического района строительства. В зависимости от условий эксплуатации срок службы антикоррозионных цинковых покрытий составляет 15-30 лет, лакокрасочных — 5-10 лет

Комплектация опор ЛЭП

Опоры ЛЭП идут на реализацию в комплектности, установленной заказчиком. На каждую единицу поставляемых металлоконструкций предоставляется пакет сопроводительной документации, состоящий из сборочных чертежей КМД, комплектовочных ведомостей, сертификатов качества, сертификатов соответствия.

Контроль качества опор ЛЭП

Все виды металлоконструкций подвергаются комплексным испытаниям, включая контроль габаритов, размеров монтажных отверстий, плотности и прочности сварных соединений, толщины и плотности защитных покрытий.

Где купить опоры ЛЭП

Чтобы сделать заказ на поставку опор ЛЭП, свяжитесь с нашим менеджером любым удобным способом:

• Позвоните по телефону 8 (800) 777-65-70;
• Закажите обратный звонок;
• Отправьте заявку на эл.почту zakaz@rezervuar-met.ru.

Наш специалист свяжется с вами в самое ближайшее время, уточнит необходимые детали, рассчитает стоимость металлоконструкций с доставкой, расскажет о скидках и выгодных предложениях, даст максимально подробные ответы на все интересующие вас вопросы.
