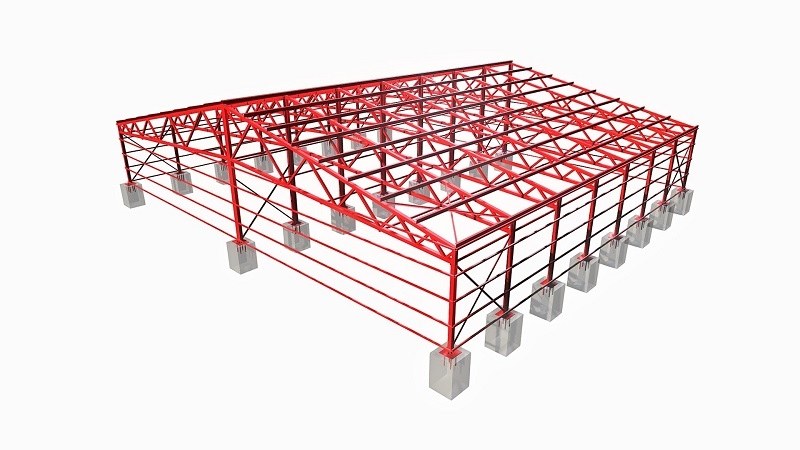

Проект ангара 45х12х6 м - 540 м2

Проект ангара 45х12х6 м - 540 м2

Проект ангара 45х12х6 540 м2 от Завода РиНМ

Разработка проекта арочного ангара с размерами 45х12х6 м (длина х ширина х высота) позволяет оперативно и с минимальными финансовыми вложениями изготовить быстровозводимое здание. Такая характеристика ангаров обусловлена простотой конструкции и высокими прочностными свойствами несущих элементов, а также – относительной легкостью и быстротой сборки.

Разработка нормативно-технической документации (проекта) на данный ангар осуществляется в соответствии с ГОСТ 21.11.01-2013.   Общие технические требования и условия эксплуатации ангаров закреплены в ГОСТ 22853-86.

Характеристики ангара

Параметр

Ед. изм.

Значение

Тип

-

Арочный, прямостенный

Габариты

- длина

- ширина

- высота

м



45,0

12,0

6,0

Каркас

Материал изготовления, тип

Конструкции из металла

Ограждающие элементы

материал

Металлопрофиль (сэндвич-панели)

Утепление

-

Не предусмотрено



Климатические особенности

Проект разработан с учетом следующих параметров климатических и иных видов нагрузок

Климатические условия

Район экспл.

IV, умеренно-холодный

Т воздуха (расчет – самая холодная 5-дневка)

- 34°С

Вес снегового покрова (для III района)

180 кг/м²

Ветровая нагрузка, давление (для II р-на)

30 кг/м²

Сейсмичность

До 6 баллов

Огнестойкость

II

Наличие огнезащиты

имеется



Параметры основных элементов

Арка (в собранном виде):

Параметр

Значение

Ширина по основанию, мм

12000

Высота (макс.), мм

6000

Ворота высота, мм

3500

Балки, шт.

- вертикальные

- горизонтальные



2

2

Схема здания (по основанию)

Параметр

Значение

Длина общая, мм

45000

Ширина, мм

12000

Число связей по аркам, шт.

3

Количество пролетов, шт.

15



Спецификация ангара

Наименование

Параметры

Количество, шт

Масса, кг

1 ед.

суммарно

Арка

6 х 12 м

16

290,0

4640,0

Связующие элементы арок



24

13,40

322,0

Распорки между арками



12

12,0

144,0

Ворота въездные, распашные

3,5 х 3,5 м

2

250,0

500,0

Колонны фахверковые

120х4

4

82,50

330,0

Балка опорная



4

100,0

400,0



Особенности проектирования и изготовления каркаса ангара

  • Радиус и количество арок определяются с учетом требуемых размеров строения, а также степени нагрузки (планируемой, эксплуатационной).
  • Отдельные металлические секции скрепляются с фундаментом на определенном, равном друг от друга расстоянии.

Наиболее распространение такие конструкции получили при обустройстве следующих объектов:

- производственные склады;

- продовольственные склады;

- хранилища торгового оборудования и продукции;

- ангары-гаражи;

- ангары-зернохранилища, прочие склады сельскохозяйственного назначения.



Разновидности ограждающих конструкций

Выбор типа ограждения зависит от назначения будущего здания и определяется с учетом термоизоляционных характеристик:

  1. Сопротивление теплопередачи в холодное время года.
  2. Уровень тепловой устойчивости в летние месяцы.

Указанные параметры должны соответствовать выбранному региону эксплуатации объекта.

В зависимости от требований клиента, финансовых возможностей, предлагаются следующие виды изготовления ограждающих конструкций:

Материал

Параметры

Описание

Сэндвич-панели

S от 50 до 200 мм

Облицовочные профилированные листы;

- между внутренним и наружным листами может укладываться листовой утеплитель;

- широкий выбор цветов позволяет подбирать окраску ангара в соответствии с общими требованиями к дизайну окружающей территории

Металлический профилированный лист

S 0,5 – 0,7 мм

- основной материал, используемый при ограждении холодного ангара;

- лист может быть окрашенным и неокрашенным, а также – со специальным полимерным покрытием

Ткань их ПВХ материала повышенной прочности (тентовая)

Плотностью в 650 или 900 г/м²





Оформление схем и чертежей

Разработку проекта ангара 45х12 м инженеры компании Завод РиНМ осуществляют на основании:

  • Составленного заказчиком технического задания.
  • Типового проекта.

Для строительства предусматриваются 2 стадии разработки проектной документации:

1: КМ. Включает все рабочие чертежи металлоконструкций марки «КМ»

2: КСД – рабочие детализированные чертежи металлоконструкций типа «КСД».

Назначение документации: для изготовления строительных элементов и проведения сборки ангара на строительной площадке.

Чертежи изготавливаются для дальнейшего составления сметы и заказа необходимого количества материалов. В комплект данной документации включаются:

- общие сведения об объекте;

- описания отдельных элементов и узлов металлоконструкций;

- спецификации и массу металлических изделий;

- расчет всех частей металлоконструкций;

- вид объекта в поперечном и продольном разрезах;

- схемы.



Чтобы заказать проект ангара 45х12х6 м, необходимо подготовить ТЗ и направить его менеджеру компании Завод РиНМ.
