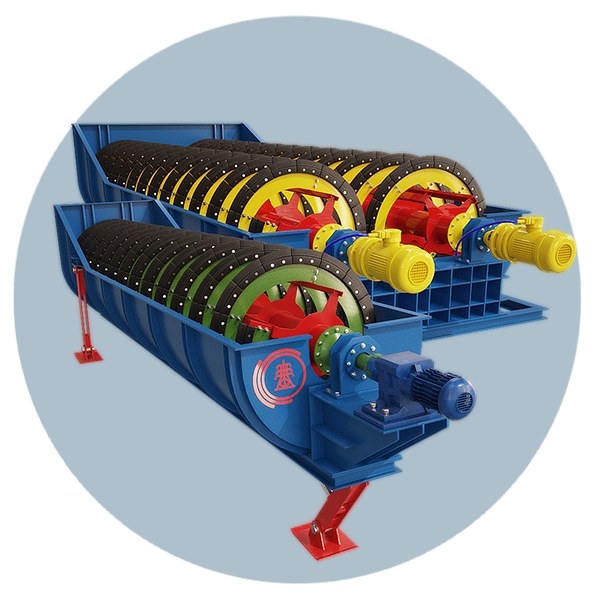

Классификатор спиральный с непогружной спиралью

Спиральный классификатор с непогружной спиралью относится к оборудованию для горной металлургии, но сфера его использования гораздо шире.

Агрегат разработан с целью распределения в водной среде тонко измельченного сырья по величине частиц. Используется данное оборудование в процессе обогащения различных руд полезных ископаемых, в том числе чёрных или цветных металлов, при наличии в сырьё полезных частиц больше 0,15 мм. Модели с непогружной спиралью (КСН) являются самой многочисленной формой спиральных классификаторов.

Применение классификаторов с непогружной спиралью

Данное оборудование востребовано в металлургической, строительной, горнорудной, химической отраслях промышленности. Спиральные классификаторы (сепараторы) хорошо приспосабливаются под нужды строительных организаций и обогатительных фабрик,  производителей минеральных удобрений и другой химической продукции.

Эти агрегаты используются после измельчения сырья, в процессе обработки руд – для распределения породы на шлам и зернистую часть по технологии цианирования или флотации. Используются агрегаты в замкнутом цикле после рудоразмывных мельниц.

Также их используют для отделения из слива промывочных агрегатов фракций отвальных шламов при работе с рассыпными рудами. Ещё одно направление работы – операции обезвоживания.

Это оборудование служит вспомогательным при проведении предварительной либо контрольной сортировки, способным на тщательное вымывание из руды или песка глины, ила и удаление лишней воды. На непогружных классификаторах в слив уходят частицы 0,15-0,83 миллиметра.

Характеристики КСН

Наиболее популярные отечественные модели классификаторов: 1КСН-12, 1КСН-15, 1КСН-20. Принципиальное отличие между этими модификациями состоит в диаметре непогружной спирали, который составляет соответственно 1,2; 1,5; 2 м. Основное назначение данных агрегатов – это предварительная, грубая либо проверочная классификация.

Наиболее популярные модели классификаторов от Завода РиНМ

Мы поставляем спиральные непогружные классификаторы, достигающие в длину 17 м и в высоту – 9 м, которые оснащаются:

• спиралью длиной до 12,5 м, ø до 3 м, со скоростью вращения вала до 8,3 оборотов в минуту;
• корытом с диаметром до 1,5 м;
• электродвигателем до 40 кВт мощности.

Спираль классификатора – это 2-заходный винтовой шнек, который состоит из вала с фланцами (пустотелого), на котором хомутами прикрепляются лопастные стойки. Для защиты лопасти закрываются сменными футеровками из резины. 1 фланец с помощью особых болтов крепится к валу верхней приводной опоры, 2-й фланец таким же образом соединяется с нижней опорой. Во время пуска и остановки агрегата нижний конец спирали поднимается.

Во время работы резервуар со спиралью удерживается под наклоном 12-18 градусов, это правило характерно для всех моделей. Резервуар (корыто) представляет собой разрезанный пополам (по длине) цилиндр, внутри него может работать 1 либо 2 спирали. В зависимости от мощности оборудования диаметр корыт делается 0,5 -2,4 м (у классификаторов с 2 спиралями – 1,5-2,4 м).

Наши наклонные конструкции включают:

• рамы-корыта;
• одну либо две спирали;
• спиральный электропривод;
• подъёмное устройство для спирали;
• опоры снизу.

Среди преимуществ нашего оборудования можно назвать следующие характеристики:

1. Удобство в работе обеспечивает дополнительный песковый грузозахват механического типа.
2. Шаровая мельница не требует комплектации большим ковшом.
3. Наличие регулятора слива обеспечивает возможность выставлять конструкцию на необходимый уровень и получать таким образом на выходе качественный материал с заданными показателями.

Оборудование соответствует всем требованиям ГОСТ 28121-89
