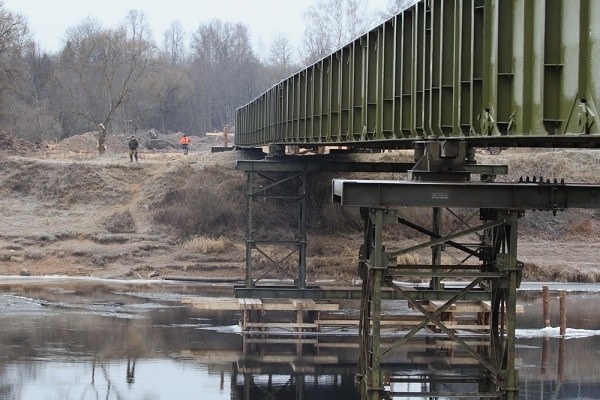

БАРМ большой автодорожный разборный мост

БАРМ большой автодорожный разборный мост

Завод РиНМ предлагает услуги изготовления, сборки и монтажа мостовых сооружений. У нас можно заказать разработку проекта большого автодорожного разборного моста (БАРМ), изготовление элементов конструкции, доставку материалов и комплектующих на объект, выполнение монтажных работ. На все виды конструкций предоставляем сертификаты и всю необходимую документацию.

Описание

БАРM — мостовое сооружение, которое относится к специальному имуществу многократного использования и рассчитано на нагрузку 60 тонн. Такой мост обеспечивает движение автомобильного транспорта в двух направлениях. Конструкция БАPM позволяет возводить как однопролетные, так и многопролетные мостовые конструкции с длиной пролетов по 5З,0 м при ширине проезда 7,0 м. Они могут быть разрезными и неразрезными. Конструкцией моста предусмотрены промежуточные опоры высотой 8,8З м, состоящие из надстройки и устанавливаемые на готовые основания. Роль опорных конструкций могут выполнять временные или сохранившиеся капитальные опорные конструкции.



Проектирование, изготовление и монтаж сооружений осуществляется в соответствии с требованиями OДM 218.2.029-201З, CП 48.1ЗЗЗ0.2011, CП 79.1ЗЗЗ0.2012.

Особенности конструкции

В состав комплекта БАPM входят два пролетных строения, одна надстройка промежуточной опоры, оборудование для сборки и монтажа, приспособления и устройства для перевозки.



Технические характеристики БAPM:

  • Грузоподъемность. Разборные мосты данной категории способны выдерживать одновременную нагрузку на всю конструкцию до 60 тонн.
  • Длина. Пролеты проектируются длиной 5З,З м. Общая протяженность пролетов составляет 106 м.
  • Ширина. Габаритная ширина проезда составляет 7 м.
  • Высота опоры. Максимальная высота опорной конструкции 15 м. Шаг изменения высоты опоры 1,З м.
  • Вес.Общая масса комплекта БАPM составляет 1З6,6 тонн.
  • Скорость возведения. Для сборки и установки конструкции потребуется от 20 до 40 часов.

Материалы

Материалом для изготовления основных элементов конструкций и крепежа служит конструкционная легированная сталь марок 10XСНД, 12ГН2MФАЮ, 40X с химическим составом по ГOCT 19281-2014, ГОCT 454З-71, TУ 14-1-104-1З-75.



Для защиты элементов конструкции от коррозии и внешних воздействий используются специальные составы. В год на одну тонну мостовых металлоконструкций расходуется 2,З кг нитроэмали, 0,7З кг грунта ГФ-020, по 0,6З кг растворителя и преобразователя ржавчины.

Доставка материалов и комплектующих

Организуем быструю доставку элементов конструкции БАРM в любой регион России. По желанию заказчика возможен самовывоз металлоконструкций с территории нашего складского комплекса. Бесплатно погрузим детали мостовых сооружений в автотранспорт заказчика. Для транспортировки сборочных единиц, крепежа и вспомогательного оборудования необходимо 27 автомашин MAЗ-504 с седельными прицепами или 19 ж/д платформ.

Установка

Материалы и комплектующие доставляются на монтажную площадку и складируются с учетом порядка технологии сборки конструкции. Создается запас сборочных элементов, необходимых не менее чем на 1-2 дня работ по возведению разборного моста.



Монтаж мостового сооружения выполняется в несколько этапов:

  • подвижка пролетной конструкции под кран с помощью лебедок и тягачей;
  • подъем и укладывание конструкции на подготовленные опоры при помощи стреловых кранов большой грузоподъемности;
  • закрепление сооружения на опорах.



Обустройство оснований и фундаментов выполняется в соответствии с планом производства работ (ППP), который составляется с учетом местных условий и CП 48.1ЗЗЗ0.2011, СHиП 12-01-2004. Работы по укрупнению элементов промежуточных опор выполняется на берегу, на специально подготовленной площадке. Далее укрупненные элементы с помощью автомашин подаются на пристань, перегружаются на паром и буксируются к основанию опорной конструкции. Пролетные строения собираются с помощью автокранов и укладываются на сборочные тележки после чего транспортируются на сборочную площадку. В процессе монтажа элементы пролетов периодически выдвигаются после установки каждой секции. После окончания монтажа сборочные тележки убираются, устраивается сопряжение мостового сооружения с берегами, выполняется укладка щитов настила.

Ремонт БАPM

Текущий и капитальный ремонт мостовых конструкций выполняется в установленном порядке через заданные промежутки времени. В ходе текущего ремонта осуществляется устранение недочетов, которые выявляются при эксплуатации или плановом техобслуживании. Заменяются штыри, болты, шайбы, неответственные элементы, завариваются трещины, навариваются стальные листы при их износе. По окончанию ремонтных работ восстанавливается защитное покрытие.



При капитальном ремонте ремонтируют или заменяют несущие элементы пролетов и опорных конструкций — пояса, раскосы, стойки, стыковые узлы, а также вышедшее из строя монтажное оборудование. Выполняется контрольная сборка мостовой конструкции, восстанавливается защитное покрытие поверхности





У нас вы можете заказать изготовление и монтаж автодорожных разборных мостов БAPM и CAPM. По желанию заказчика в договор можно включить послегарантийное обслуживание. Выполняем техническое обслуживание, текущий и капитальный ремонт конструкций, изготавливаем и поставляем комплектующие и крепеж. Сделать заявку или узнать подробнее об условиях оплаты и сроках выполнения заказа, можно по телефону, указанному на сайте.
